TRANSFORMADORES DE BAÑO DE ACEITE DE DISTRIBUCIÓN
En estos transformadores, el circuito magnético y los arrollamientos están sumergidos en un líquido aislante como el aceite. Este puede ser de tipo mineral, de silicona, éster o vegetal. La elección del aceite está vinculada al tipo de instalación y a la necesidad específica del cliente en caso de que se requiera asegurar garantías particulares en cuanto a impacto medioambiental o seguridad en caso de incendio.
TRAMAQ produce transformadores en aceite para todas las aplicaciones, en particular transformadores para la distribución y especiales de MT/BT, MT/MT, BT/BT, AT/MT, AT/BT y AT/AT con potencias desde 50kVA hasta 20 MVA, hasta tensiones de 36 kV (BIL 170 kV), con conmutador en vacío y bajo carga.

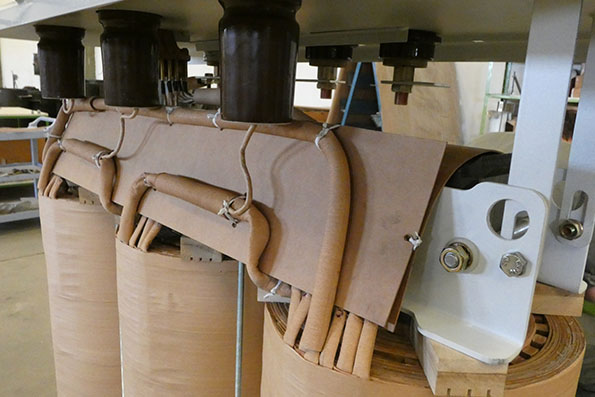

Los arrollamientos primarios y secundarios de los transformadores en aceite están realizados en cobre y/o aluminio con aislamiento de los conductores de papel de celulosa pura o para alambres de pequeño diámetro, esmaltados.
Estos arrollamientos son de sección oval o circular y de tipo concéntrico, coaxiales en las columnas del núcleo.
Los transformadores pueden ser de tipo hermético o con tanque de expansión.

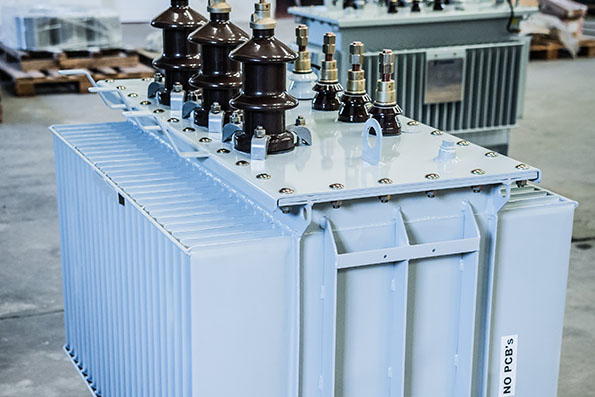

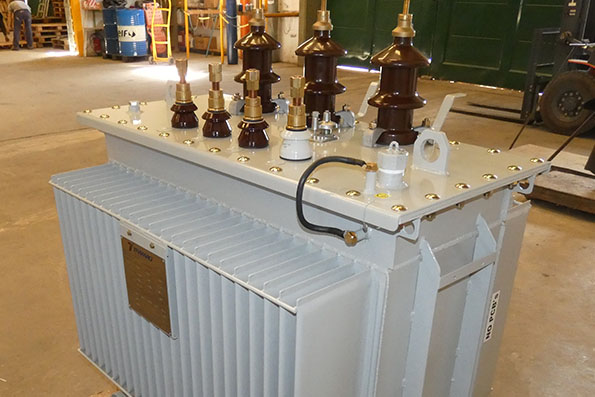

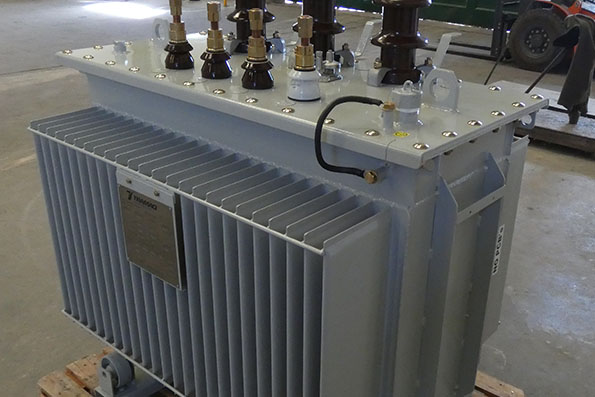

La cuba de los transformadores de hasta 6.300 kVA puede ser de tipo de ondas elásticas, pero se recomienda para potencias superiores a los 3.150 KVA, prever en todo caso la presencia de un vaso de expansión del aceite. Para potencias superiores están previstos radiadores de chapa estampada en frío.

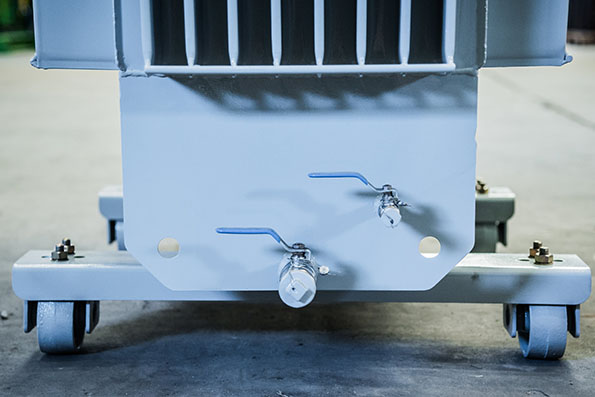

TRAMAQ puede realizar no solo los perfiles y las bases utilizados en los transformadores, sino también cubas de tipo estándar de ondas, estándar de radiadores y cubas a pedido para prescripciones especiales sobre el posicionamiento de las salidas o para unas dimensiones totales específicas. El transformador se puede proveer de armario de protección en el lado BT y/o en el lado MT o en ambos lados, y se pueden realizar asimismo cubiertas especiales para la entrada de los cables desde arriba o desde abajo, equipadas o no con barras de conexión. El transformador se puede suministrar equipado con seccionador/interruptor, ya sea en el lado de MT o BT.
